ET2678接地電阻測試儀

ET2678型接地電阻測試儀，是按照IEC，ISO，BS，VL，JIS等國際國內的安全標準要求而設計的，接地電阻的指標是衡量各種電器設備安全性能的重要指標之一。它是在大電流（25A或10A）的情況下對接地回路的電阻進行測量，同時也是對接地回路承受大電流的指標的測試，以避免在絕緣性能下降（或損壞）時對人身的傷害。本測試儀是為滿足以上要求為生產車間及實驗部門提供的高性能測試儀器而開發生產的。本儀器對供電電壓要求不高，測量精度高，速度快，使用方便，特別適用于要求高的實驗室和自動檢測線上使用。新增斷線報警功能（即開路報警）可以非常方變的知道儀器是否工作在正常測試狀態。本儀器采用31/2位數字顯示，讀數方便,采用優化設計，整機具有極高的可靠性和穩定性，本測試儀適合于不同國家的標準︰如符合GB4706.1-1998（或92）家用和類似用途電器的安全標準中，通用要求、GB9706.1—1995 (IEC601—1—1988) 《醫用電氣設備第一部分︰安全通用要求》有關條款規定設計的。

一、特點

ET2678型接地電阻測試儀適用于測量各種電機、電器、儀器儀表、家用電器等設備外殼與其電源接地之間的電阻值。本儀器具有二檔測試電流（R200 mΩ( AC 25A)或200 mΩR600 mΩ (AC 10A)），測試時間設定（1～99S）。當被測值超過設定值時，具有聲光 報警功能，並有過電流（AC &30A）保護功能，本儀器采用除法器的原理進行測量，測試電流的波動不會對測量精度造成影響，因此具有測量準確，操作方便，體積小。本儀器使用數字顯示，讀數方便直觀，可靠性極高，本機具有斷線報警功能（即開路報警）。

二、使用前注意事項

1、使用者必須了解本儀器的使用說明書。
　　2、儀器必須使用三芯電源線，中心接地線接地要良好。
　　3、接被測件時，必須保證儀器處于復位狀態且輸出測試電流調節到“0“的位置。
　　4、測試燈、欠阻燈、一旦損壞，必須立即更換，以免造成誤判。
　　5、避免陽光正面直射，不要在高溫多塵的環境中使用和存放。

三、使用說明與操作步驟

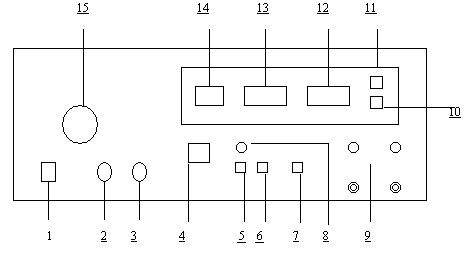

前板示意圖

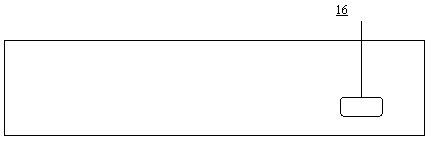

後板示意圖

1、主機前後面板描述（序號和面板排列圖上序號是相對應的）。
（1）電源開關︰“|”為電源接通；“O”為電源斷開。
（2）啟動按鈕︰按此按鈕，測試綠燈亮，表示輸出端可以測試。
（3）復位按鈕︰按此按鈕，測試綠燈熄滅；當過流報警時，按此按鈕，清除報警信號方可進行下次測試。
（4）定時撥盤開關︰和顯示時間相對應，定時時間為1S～99S可任意設定。如果此時設定為“00”,則測試時時間顯示值為1S～99S無限循環往復。
（5）預置/測試︰電阻報警設定與測試轉換開關。當開關按下處于預置位置時，和預置調節電位器相對應，預置設定報警值；當開關彈出處于測量位置時，可以顯示通過被測試的泄漏電流電流值。
（6）定時/手動︰定時和手動測試轉換開關。按下為手動測試，彈出為定時測試。
（7）開路報警開/開路報警關︰轉換開關。按下為開路報警關檔，彈出為開路報警開檔。
（8）預置調節︰當預置/測試開關處于預置時，調節“預置調節”電位器，可以任意設定1m Ω～600mΩ預置超阻報警值。
（9）電阻檢測端︰此為四端網絡測試端。
（10）超阻紅燈︰當被測的設備電阻值大于預置設定值時，儀器超阻報警，超阻紅燈點亮，表示被測設備不合格，此時蜂鳴器發出長鳴聲；（當測試電流&30A時，儀器報警，超阻紅燈點亮，測試綠燈熄滅，測試電流被切斷，只有按下復位按鈕，解除報警信號，輸出測試電流調節到“0“的位置，方可進行下次測試。否則儀器一直處于報警狀態）。
（11）測試綠燈︰與啟動按鈕相對應，燈亮表示輸出端有電流可進行測試，燈熄滅則輸出電流被切斷。
（12）電流表︰指示輸出端的測試電流，單位為“A”。
（13）電阻表︰指示被測件的電阻，單位為“mΩ”。
（14）定時表︰指示定時測試時間，單位為“s”。
（15）電流調節︰調節輸出電流大小。順時針增大，逆時針減小。
（16）220V電源插座︰～220V電源在此進入，保險絲為5A。

2、操作步驟
打開電源開關，儀器處于復位狀態，將輸出電流旋鈕調至“0”位置，根據相關標準選擇是否定時測試。
（1）測試
a、將“預置/測試”開關按下置于預置狀態，調節“預置調節”電位器至設定報警值，然後將“預置/測試”開關彈出置于測試狀態。
b、將儀器配備一付（二組）測量線，帶紅夾子的一組測量線，接入測試儀器電阻測試端紅接線柱，粗線接粗接線柱，細線接細接線柱︰帶黑夾子的一組測量線，接入測試儀器電阻測試黑接線柱，粗線接粗接線柱，細線接細接線柱。
c、將上述兩組測量線的夾子端分別接被測物的測試點。
d、按下啟動按鈕，緩慢調節輸出電流旋鈕，使輸出電流至所需值。
d、在測試過程中，如果被測件電阻值超過預置設定值，本儀器將超阻報警並發出報警信號，則被測件被判為不合格。
e、測試完畢，按下復位按鈕結束測試。
（2）定時測試
a、將“定時/手動”開關彈出置于“定時”位置，撥動撥盤開關設定所需時間。
b、按下啟動按鈕，測試綠燈點亮，定時器開始正計時顯示，定時時間到時測試綠燈熄滅，被測設備視為合格。如果被測件電阻超過所設定值時，本儀器將超阻報警並發出報警信號，被測件被判為不合格，此時超漏紅燈點亮。

3、警告︰
（1）、本儀器具有過電流保護功能，當回路電流超過30A時，儀器發出過電流指示儀器報警，超阻紅燈點亮，測試綠燈熄滅，測試電流被切斷，只有按下復位按鈕，輸出測試電流調節到“0”的位置，解除報警信號，方可進行下次測試。否則儀器一直處于超漏報警狀態。
（2）本儀器具有開路報警，若接地回路開路或測試夾與被測物沒有夾好，均會發出聲光報警。
（3）儀器空載時，電阻表頭有數字，均屬正常，不影響測試精度。

四、附件及保修

附件
　　1、測試附件 一套
　　2、使用說明書 一份
　　3、合格證 一個
　　4、電源線 1根
　　用戶收到儀器後，應開箱檢查核對上述內容，若發生遺失，請立即與本廠或經銷部門聯系。
　　保修︰自購買即日起，本廠負責保修12個月。
