PCIμΩ3-B型回路電阻測試儀

主要技術參數︰

1.使用環境︰溫度︰-5~50℃
溫度︰小于80%。
2.測試電流︰≧100A。
3.測試範圍︰0~1999微歐
4.準確度︰0.5 基本誤差︰△＝±（0.5%R_X+0.1%A_F） R_X=被測電阻值 A_F＝最大量程值
5.顯示方式︰回路電阻；3位半數字顯示並有鎖存。 測試電流︰3位數字顯示並有鎖存。
6.分辨力︰1μΩ
7.工作方式︰連續。
8.電源︰交流220V±10%、50HZ。
9.體積︰300mm×220mm×90mm。
10.重量︰5公斤
11.機殼︰采用進口不銹鋼發紋板制作，手提式。
※1.超量程顯示方式，當被測電阻超過量程時，除小數點外，微歐表數碼全部熄滅。
※2.測試電流自動鎮定，不需要人工調節.
※3.自動恆流，消除了交流電源的波動對測試結果的影響。
※4.采用與標準電阻相比較的方法來測試微歐值，消除了測試電流和波動對儀器精度的影響。
※5.采用四端子接線法，排除了測試線電阻對測試結果的影響。
※6.操作簡單，只要按下測鈕，便可得到被測回路電阻值及測試電源值。
※7.回路電阻值與測試電流值自動鎖存，便于觀察記錄。
※8.體積小，重量輕，尤其適合于經常流動和測試場合。

測試方法︰

1.將交流電源線、電流線、測度線接到各自插座中。

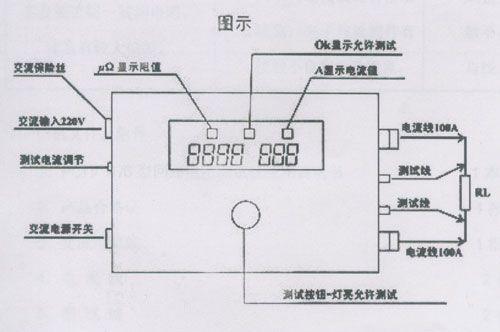

2.將電流線、測試線，按圖所示，采用四端子接線法懷被測電阻相聯接。
3.接通電源開關燈亮，電流值均無顯示，按下測試鈕，指示燈熄滅，隨後便可得到被測回路電阻的微歐值及測試電流值。請注意︰再次測試時電阻值，電流值自動刷新。
4.待指示燈亮後，便可再次按下測試鈕，以進行再次測試。

儀表簡介

注意事項

1.切勿使導電物體（如螺帽墊圈等）掉入機內，否則會損壞機件或引起人身事故。
2.機箱內部散熱器等元件直接與市電相連，幫切勿任意打開機蓋，以確保人身安全。機內有大電容，切斷交流電源五分鐘後方可打開機蓋，檢修機件。
3.測試鈕指示燈亮後，就可再次測試。
4.測試高低壓開關時，被測件必須接地，以泄放靜電，確保安全。
5.電流線的長度和截面有一定要求，不宜隨意更改。
6.本儀器必須采用三眼電源插座，地線端應良好接地。
7.測試線夾子必須與線不得松動，否則讀婁不準，或數字亂跳。
8.本儀器不得測試帶電物體，有感無件（如變壓器、電機線包）的回路電阻。

常見故障排除

現象	原因	排除方法
按下測試鈕後，回路電阻無顯示值。	1.電流線測試線未接好或接錯。 2.電流輸出接線柱松動。 3.測試夾子與被測件接觸不良。 4.被測電阻超量程。	按圖二接線，糾正錯誤。旋緊接線柱。 排除接線不良現象。 不宜選用本儀器，測試該電阻。
重復測試同一被測電阻，讀數有較大偏差。	夾子與連接處有松動現象，夾子與被測件有接觸不良現象和松動現象。	糾正接線錯誤。 排除接觸不良現象。 檢查夾子與線是否有松動。
微歐表顯示“00”	“00”為自檢出錯提示符。	本次測試作廢，檢查後再測試。

隨機文件及附件

1.使用說明書 1本
2.產品合格證 1張
3.交流電源線 1根
4.電流線 2根
5.測試線 2根
6.保險絲5A 20×5 4只
7.接地線 1根
