PCIμΩ/4型回路電阻測試儀

主要技術參數︰

1.使用環境︰溫度︰0~40℃；相對溫度︰小于80%不腐蝕性氣體及導電灰埃影響。
2.測試電流︰≧200A。
3.測試範圍︰0~400微歐 分辨率0.1微歐1~1999微歐 分辨率1微歐。
4.基本誤差︰Δ=±（0.5%RX +0.1%AF）
5.顯示方式︰回路電阻；4位數字顯示並有鎖存。 測試電流︰3位數字顯示並有鎖存。
6.工作方式︰連續。
7.電源︰交流220V±10%、50HZ。
8.體積︰140mm×320mm×280mm。
9.重量︰不大于10公斤

測試方法︰

工頻交流電源整流後由大功率三極管將其變成220KHZ的高頻電流，經變壓器隔離後整流成低壓直流電流，采用平衡調寬技術來達到自動恆流的效果。
當直流測試電流通過被測電阻RX時，產生壓降VRX，同時通過機內標準電阻RR，並產生壓降VRR。
由歐姆定律可得︰VRX/RX=VRR/RR
便可得到被測電阻︰RX＝（VRX/VRR）●RR
由此可見，回路電阻的測試值與測試電流無關，大大減小了交流電源的波動對測試結果的影響。
測試結果由12位AD轉換器將模擬信號轉換成數字信號。
每次按下測試測試鈕後，在中央微處理器即CPU的控制下，連續測12次，去掉3個最大值、去掉4個最小值，由5個中間值取平均值。

儀表簡介

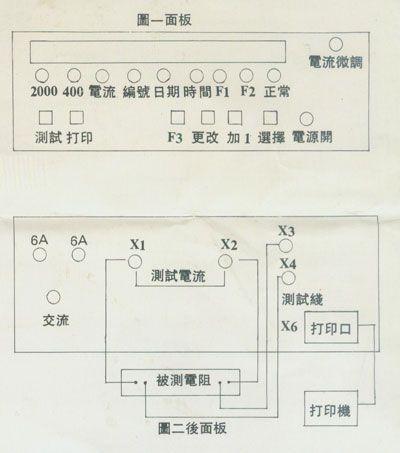

1、面板（圖一）
電源開關︰接通或關斷電源
電流微調︰可在一定範圍內調節測試電流值
輕觸開關︰共有六只，可選擇儀表的各種功能，其中“選擇”按鍵，可選擇各種顯示數據。
發光二極管︰共九只，表示儀表的工作狀況及顯示項目。
數碼管︰共七只，顯示測試結果或其它有關數據。

2、後面板（圖二）
F1、F2︰交流電源保險絲（6A熔芯）
X1、X2︰測試電流輸出接線柱
X3、X4︰測試線插座。
X5︰交流電源插座。
X6︰打印機插座。

3、外接線︰
交流電源線︰一根
電流線︰二根
測試線︰二根流電源線︰一根 電流線︰二根 測試線︰二根

注意事項

1、將交流電源線、電流線、測試線接到各自插座中。
2、將電流線、測試線按圖二所示，采用四端子接線法與被測電阻相連接，注意電流線與測試線不要纏繞在一起，應盡量遠離。
3、打開電源開關後卻顯示實時時鐘，按下測試鈕有輕微噪聲，顯示熄滅數秒鐘後，即顯示回路電阻的微歐值，同時最左邊的數碼管顯示的為倒計時的秒計數器，當其減到零時，又可進行第二次測試。
4、當超量程時字符顯示“EE”；當電流線未接好時，字符顯示“EE”
5、當被測電阻小于400微歐時，按動“選擇”按鈕，選擇400微歐進行測試，這時的分辨為0.1微歐；其余均按照2000微歐檔測試。

其它功能的操作
1、測試電流顯示，每次測試回路電阻後，按動“選擇”按鈕當面板上“電流”上側發光二極管點亮時，即顯示測試時的電流值，電流單位為安培。
2、日期，時間的顯示；按動“選擇”按鈕，“日期”上側的發光二極管點亮時，顯示“年、月、日”。按動“選擇”按鈕，“時間”上側的發光二極管點亮時，顯示“時、分、秒”。
3、實時打印；測試前將打印機接到本儀器打印口上，每次測試後，即可自動打印出測試編號、日期、時期、測試電流及微歐值。

更改操作
更改操作選用類似電子表對時的方式。
日期、時間︰顯示實時鐘、失準時可進行人工更改。
編碼︰顯示測試編號，當天開機後，進入自動編號方式，每天測試後編碼自動加1,即為測試的序號，在特定的場合，按需要可進行人工編號，進入人工編號方式。
1、日期、時間更改
按動“選擇”按鈕，點亮“日期”上側發光二極管，再按下“更改”按鈕，數碼管閃動的位即為更改位，按下“加1”按鈕，更改位的數據增加1︰按動“選擇”按鈕，更改位即右移一位……這樣即可更改所有的數據。
時間更改與日期更改相類似。
2、編號更改
編號更改日期，時間更改相類似。
注意！當天開機後編號為自動編號方式，每次測試後編號自動加1；一旦進行人工編號方式後，每次都必須進行人工編號，如不進行人工編號，編號將不會改變，直至次日零點儀器又進入自動編號方式。

常見故障排除

現象	原因	排除方法
按下測試鈕無效	倒計時秒計數品未到零。	倒計時秒計數器為零時再時行測試。
按下測試鈕顯示“EE”	被沒電阻超量程電流線未接好。	可改在2000微歐檔測試，接好電流線
當天數據打印 丟失部分數據	測試中途已更改過日期。	應在測試前更改好日期
測試編號不變	已進行過人工編號	已進行過人工編號後，每次都應人工

隨機文件及附件

1.PCIμΩ/4型回路電阻測試儀使用說明書 1本
2.產品說明書 1本
3.交流電源線 1根
4.電流線 2根
5.測試線 2根
6.熔絲 6A （20×5） 4只
7.接地線 1根
