PCIμΩ/6型回路電阻測試儀

主要技術參數︰

1、使用環境︰溫度︰-5~50℃ 濕度︰小于80%
2、測試電流︰≧300A
3、測試範圍︰0~1999μΩ
4、準試範圍︰0.5級
基本誤差︰Δ＝±（0.5%RX+0.1%AF）
RX＝被測電阻值 AF＝最大量程值
5、顯示方式︰回路電阻︰3位半數字顯示並有鎖存。
測試電流︰3位數字顯示並有鎖存。
6、分 辨 力︰1μΩ
7、工作方式︰連續
8、電源︰交流220V±10%、50Hz
9、體積︰330mm x290mmx180mm
11、重量︰7.5kg
*1、超量程顯示方式
當被測電阻超過量程時，除小數點外，微歐表數碼全部熄滅。
*2、測試電流自動鎮定，不需要人工調節。
*3自動恆流，消除了交流電源的波動對測試結果的影響。
*4采用于標準電阻相比較的方法來測試微歐值，排除了測試電流的波動對儀表精度的影響。
*5、采用四端子接線法，排除了測試電阻對測試結果的影響。
*6、操作簡單，只要按下測試鈕，便可得到被測回路電阻值及測試電流值。
*7、回路電阻值與測試電流值自動鎖存，便于觀察記錄。
*8、體積小，重量輕，尤其適合于經常流動的測試場合。

測試方法︰

1、將交流電源線、電流線、測試線接到各自插座中。

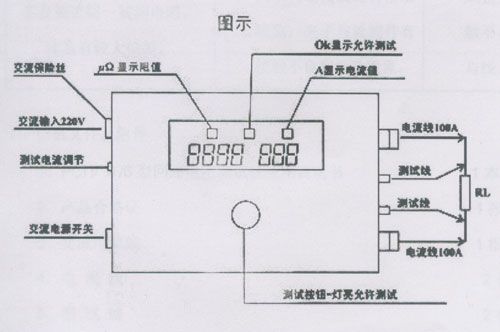

2、將電流線、測試線、按圖所示，采用四端子接線法與被測電阻相聯接。
3、接通電源開關燈亮，電流值均無顯示，按下測試鈕，指示燈熄滅，隨後便可得到被測回路電阻的微歐值及測試電流值。請注薏︰再次測試對電阻值、電流值自動刷新。
4、待指示燈亮後，便可再次按下測試鈕，以進行再次測試。

儀表簡介

注意事項

1、切勿使導電物體（如螺帽墊圈等）掉入機內，否則會損壞機件或引起人身事故。
2、機箱內部散熱器等元件直接與市電相連，故切勿任意打開機蓋，以確保人身安全。機內有大電容，切斷交流電源五分鐘後方可打機蓋，檢修機件。
3、必須待指示燈亮後，才允許再次按下測試鈕，以進行再次測試。
4、測試高低壓開關時，被測件必須接地，以泄放靜電，以保安全。
5、電流線的長度和截面有一定要求，不宜隨意更改。
6、測試線夾子不宜任意更改，否則讀數不準，或數字亂跳。
7、本儀器必須采用三眼電源插座，地線端應良好接地。
8、本儀器不得測試帶電物體，有感元件（如變壓器、電機線包）的回路電阻。

常見故障排除

現象	原因	排除方法
按下測試鈕後，回路電阻無顯示值。	1.電流線測試線未接好。 2.測試夾子與被測件接觸不良。 3.被測電阻超量程。	按圖示接線，糾正錯誤。旋緊接線柱。排除接線不良現象。
重復測試同一被測電阻，讀數有較大偏差。	夾子與連接處有松動現象，夾子與被測件有接觸不良現象和松動現象。	糾正接線錯誤。排除接觸不良現象。檢查夾子與線是否有松動。

隨機文件及附件

1、PClμΩ/6型回路電阻測試儀使用說明書 1本
2、產品合格證 1張
3、交流電源線 1根
4、電流線 2根
5、測試線 2根
6、保險絲10A（20X5） 4只
7、接地線 1根

Tag︰電阻測試儀 測試儀
