PCIμΩ/3型智能回路電阻測試儀

主要技術參數︰

1、使用環境︰溫度︰-5~50℃ 濕度︰小于80%
2、測試電流︰≧100A
3、測試範圍︰0~1999μΩ
4、準試範圍︰0.5級 基本誤差︰Δ＝±（0.5%RX+0.1%AF）
RX＝被測電阻值 AF＝最大量程值
5、顯示方式︰液晶屏幕︰回路電阻︰4位半數字顯示並有鎖存。
測試電流︰3位數字顯示並有鎖存。
6、工作方式︰6秒、15秒、30秒、60秒
7、分辨率︰0-100μΩ分辨率為︰0.1μΩ 100μΩ-1999μΩ、分辨率為︰1μΩ
8、工作方式︰連續
9、電源︰交流220V±10%、50Hz
8、體積︰300mm×260mm×170mm
9、重量︰6.5kg
※1、測試電流自動鎮定，不需要人工調節。
※2、自動恆流，清除了交流電源電源的波動對測試結果的影響。
※3、采用四端子接線法，排除了測試線電阻對測試結果的影響。
※4、操作簡單，只要按下測試鍵，便可得到被測回路電阻值及測試電流值。
※5、體積小、重量輕，尤其適合于經常流動的測試場合。
※5、與電腦聯機操作，儲存，打印。

測試方法︰

1、將交流電源線、電流線、測試線接到各自插座中。
2、將電流線、測試線按圖所示，采用四端子接線法，與被測電阻相聯接。
3、打開電源開關（開機），液晶屏幕顯示；歡迎使用，電流顯示100A。
4、按測試鍵，6秒後就能顯示該次的測試數據，並且有測試結束提示聲“嘀、嘀、嘀”，就能進行下次測試。

儀表簡介︰圖示

功能及功能使用
1、功能︰能編40點測試數據，並且能保存100條以上測試數據。
2、功能使用︰
系 統設定︰按項目鍵，提示符“■”停留在液晶顯示屏幕左下“井”示符處，再按“十、一”鍵，選擇空白“■”或“1-9”.再按項目鍵，提示“■”停留在 “P”示符處，再按“十”、“一”鍵，選擇空白“■”或“A、B、C”。再按項目鍵，提示符“■”停留在6秒上，再按“十”、“一”鍵，可在6秒、15 秒、30秒、60秒之間選擇四檔測試時間。再按項目鍵，提示符“■”停留在時間和日期，再按“十”、“一”鍵，可更改時間和日期。
保存數據︰按一下保存鍵，該次的測試數據按序存入（最新存入為第一條），並有結束提示聲“嘀”。
刪除數據︰按回顯鍵到保存數據庫處，按“十”、“一”鍵，選擇需刪除的數據（底面為深條色），按刪除鍵刪除。

操作鍵
1、測試鍵︰按測試鍵，該次的測試數據，該次的測試數據需要保存時，按保存鍵，需繼續測試按下測試鍵，返回到正常測試狀態。
2、回顯鍵︰需看保存時的測試數據，按回顯鍵。
3、保存健︰該測試數據需要保存時，按保存健。
4、刪除鍵；該測試數據需要刪除時，按“十”、“一”鍵，使該數據底色為深條色，按刪除鍵，刪除該數據。
5、打印鍵︰能打印該次的測試數據或的測試數據，選擇打印測試數據時同上。
6、“項目鍵”︰選擇︰“#”、“P”、“時間”、“日期”處，按項目鍵。
7、“十”、“一”鍵︰選擇“#”處，1~9或空白。
選擇“P”處，A、B、C或空白。
用于時間和日期設定。

與電腦聯機︰

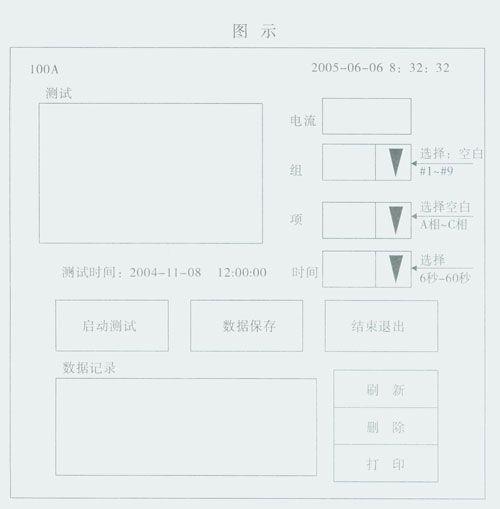

通過我廠提供的軟件，你只需點擊鼠標即可完成回路電阻的測試。在測試前，你需將我廠提供的數據線將電腦與本產品（儀器）相聯接，雙擊100A圖標可進人操作界面，啟動測試測試鍵與數據保存健和面板上的測試鍵與保存鍵功能一致。
1、測試方框內顯示所測的回路電阻值，電流方框內顯示回路的電流值。
2、點擊︰組方框的下拉箭頭，可選擇空白︰#1-#9.
3、點擊︰項方框的下拉箭頭，可選擇空白，A相~C相。
4、點擊時間方框內的下拉箭頭可選擇6秒-60秒的四檔選擇。
5、數據記錄方框內顯示你保存過的所有測度數據，你可以對它進行刪除和打印輸出。
6、聯機後本產品的時間和日期顯示將與電腦中的時鐘和日期同步。
7、廠方提供軟件︰軟件包括100A應用程序和PC78CNFIG文件。
8、首次與電腦接時，需設置串口類型、具體操作為︰點擊圖標框左角的圖標進入串口設置選項，選擇com1、com2、com3、com4中的一項即可。

注意事項

1、切勿使導電物體（如螺帽墊圈等）掉入機內，否則會損壞機件或引起人身事故。
2、機箱內部散熱器等元件直接與市電相連，故切勿任意打開機蓋，以確保人身安全。機內大電容 ，切斷交流五分鐘後方可打開機蓋，檢修機件。
3、測試高低壓開關時，被測件必須接地，以泄放靜電，以保安全。
4、電流線的長度和截面有一定要求，不宜隨意更改。
5、本儀器必須采用三眼電源插座，地線端應良好接地。
6、測試線夾子必須與線不得松動，否則讀數不準，或數字亂跳。
7、本儀器不得測試帶電物體，有感元件（如變壓器、電機線包）的回路電阻。

常見故障排除

現象	原因	排除方法
按下測試鈕後，回路電阻無顯示值。	1.電流線測試線未接好。 2.電流輸出接線柱松動。 3.測試夾子與被測件接觸不良。 4.被測電阻超量程。	按圖二接線，糾正錯誤。 旋緊接線柱。 排除接線不良現象。
重復測試同一被測電阻，讀數有較大偏差。	夾子與連接處有松動現象，夾子與被測件有接觸不良現象和松動現象。	糾正接線錯誤。 排除接觸不良現象。 檢查夾子與線是否有松動。

隨機文件及附件

1、PClμΩ/3智能型回路電阻測試儀使用說明書 1本
2、產品合格證 1張
3、交流電源線 1根
4、電流線 2根
5、測試線 2根
6、保險絲5A（20×5） 4只
7、接地線 1根
8、操作軟盤 1張
9、數據線 1根
