PCIμΩ/5型回路電阻測試儀

主要技術參數︰

1、使用環境︰溫度-5℃—50℃；相對濕渡≦80%。
2、在測試小電阻（2000μΩ以下）測試電阻變動為︰
測試電流︰為100A和200A兩擋
分辨力︰1μΩ
3、在測試大電阻 (2000μΩ以上) 測試電流變動為︰
20m≧100A
100m≧40A
200m≧20A
4、準確度︰0.5級
基本誤差△＝±（0.5%Rx+0.1%AF）
Rx=被測電阻值 AF＝最大量程值
5、工作方式︰連續
6、電 源︰交流220V±10%、50Hz
7、體 積︰360x290x125(mm)
8、重 量︰7.5kg

面板及按鍵功能︰

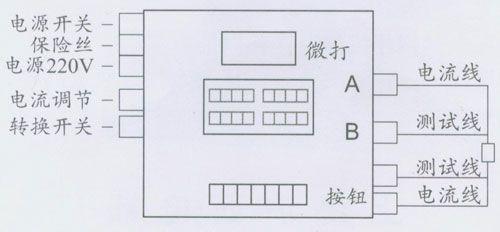

面板如圖所示︰
微型面板式打印機，顯示器
分成A、B兩組，A組輪流顯
示日期、時間和編號，B組顯
示電阻和電流。按鈕由七個
輕觸開關組成功能如下︰
1、復位按此鍵系統恢復初始狀態，顯示器A組顯示時間（時、分、秒），顯示器B組顯示PC15＝000,測量電流為100A，準備測試。
2、200A/100A︰按此鍵改變測量電流，即測量電流在100A和200A之間切換。顯示器B組前4位顯示電阻狀態，第5位起顯示電流狀態。
3、測量︰按此鍵測量電阻值。
4、 打印︰按此鍵打印機打印最近一次測量是期、時間、電阻值和電流。
5、 選擇︰按此鍵顯示A組分別顯示時間、日期和編號。
6、 更改︰按此鍵可使顯示器A組相應位輪流閃爍。
7、 加一︰按此鍵顯示器A組閃爍位加1。

測試方法︰

1、將交流電源線、測試線、電流線分別按圖接妥。
2、打開電源開關，A組顯示時間，B組顯示PCI5=000，儀器處于準備工作狀態。
3、按動“選擇”“更改”“加一”按鈕，設定正確時間、日期、編號。
4、B組第六位為指示燈，當紅燈下方綠燈亮時，電流為100A情況下測試，當轉換到紅燈上方綠燈亮時電流為200A情況下測試，1.5秒後，B組顯示電阻值和電流值，10秒後系統回到準備測試狀態，紅色指示燈亮，可連續進行測試。
5、如需測試大電阻（超過2000μΩ以上）時，將儀器側面的一個轉換開關撥到“max”處即可進行測試。
6、按打印鍵，打印機打印測試日期、時間和結果。

注意事項

1、當天開機後，編號從0000開始，每次測量編號自動加1
2、按測試鍵後10秒內不允許按復位鍵，以確保10秒測試間隔。
3、切勿將導電物體掉入機內，確保人、機安全。
5、電流線的長度和截面有一定要求，不宜隨意更改。
6、測試線夾子不宜任意更改，
7、儀器不得測量帶電元件的回路電阻。
8、本儀器必須采用三眼電源插座，保證可靠接地。

隨機文件及附件

1、PClμΩ/5型產品說明書 1本
2、產品合格證 1份
3、交流三芯電源線 1根
4、電流線 2根
5、測試線 2根
6、熔斷絲10A 20X5 4只
7、接地線 1根
