上海滬西電器有限公司(原上海滬西電器廠)

GKC-F開關機械特性測試儀

一、概述︰

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。GKC-F型高壓開關機械特性測試儀，是我廠依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

二、 功能與特點

測試功能 （1） 合（分）閘順序
（2） 合（分）閘最大時間
（3） 三相不同期
（4） 同相不同期
（5） 合（分）閘時間
（6） 動作時間
（7） 彈跳時間
（8） 彈跳次數
（9） 彈跳幅度
（10）行程
（11）開距
（12）超行程
（13）過行程
（14）剛合（分）速度
（15）最大速度
（16）平均速度
（17）金短時間
（18）無流時間
（19）電流波形曲線(動態)
（20）時間行程速度動態曲線(ms)
（21）時間速度行程動態曲線(mm)
時間單位均為ms 速度 m/s 距離 mm

特點 （1）可做電動操作和手動操作;
（2）適應500KV電壓等級以內各種高壓斷路器的機械動特性測試；
（3）可實測行程和自定義行程；
（4）能夠實現斷路器的單合、單分、合分、重合,重分操作；
（5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供後期查詢和上傳電腦永久保存,也可現場調閱打印所有數據及運動曲線圖；
（6）采用漢字提示以人機對話的方式操作；
（7）數據準確，抗干擾性強，體積小，重量輕，美觀大方；
（8）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置數據及測試數據；
（9）機內帶有延時保護功能，斷路器動作後能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀；
（10）儀器內置直流電源,可選擇範圍:30-270V/10A),不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確。
（11）能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系；
（12）可配置上傳軟件，實現電腦存檔和網上查閱, 打印。

三、面板結構︰

四、斷口線的連接

斷口線的連接
該儀器可同時測出六個斷口機械特性參數。

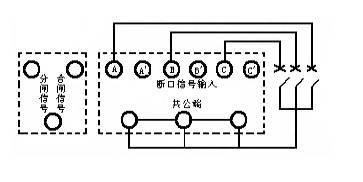

單斷口接線
將開關一端（三相）對應連接儀器A、B、C斷口信號輸入端，另一端任意連接到儀器共公端(斷口信號輸入）

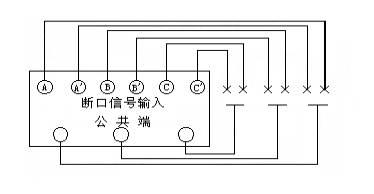

雙斷口接線
將開關三相靜觸頭六端分別對應連接到儀器A-C’六接線柱，（斷口信號輸入），三相動觸頭三端任意接到儀器三共公端（斷口信號輸入）

合、分閘信號線的連接

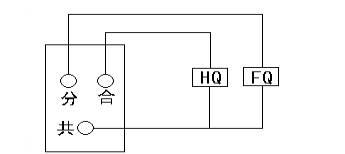

彈簧機構

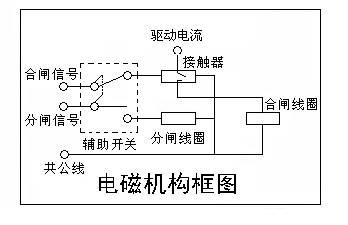

電磁機構

五、傳感器的選配

1、線性電阻傳感器（CWY30-2K型）直線位移︰1-35mm
　　適用對象︰真空斷路器
　　距離範圍︰＜30mm 誤差︰0.1mm
　　速度︰≧5m/s 誤差︰0.1m/s
2、角度位移傳感器（WDS65-1K型）
　　適用對象︰SF6斷路器 角位移︰180o
　　距離範圍︰自定 分辯率︰0.1o
　　速度︰≧15m/s 分辯率︰0.1%
3、輔助觸點
　　輔助觸點安裝︰
　　（1）輔助觸點；一定要安裝在開關的動觸頭端或在開關的動觸頭端引出的支架上。
　　（2）輔助觸點的作用；是用來記錄合閘開始和分閘結束的時間。
4、安裝時注意要點︰
　　（1）動觸頭軸線與滑桿軸線間的同軸度誤差≦0.2mm。
　　（2）盡量使用傳感器中部位置，確定觸頭的分合位置，使動觸頭的行程包含在滑桿的行程中，讓滑桿上下運動時留有緩沖余量。
　　（3）安裝要緊固可靠，在測試中使傳感器本體與開關本體不能產生相對位移。
　　（4）傳感器屬于精密電子儀器，各個部位請一定要注意防水防塵，盡量保持干燥清潔。
