上海滬西電器有限公司(原上海滬西電器廠)

PCIMΩ數字高壓絕緣電阻表

一、概述

本儀表用于發電廠，變電站，各種高壓電氣設備，如變壓器，電抗器，電容器，斷路器等電氣絕緣電阻、吸收比、極化指數的測量。
儀表采用微電腦控制，液晶顯示，能直觀清晰顯示測量結果。
儀表抗干擾能力強，能保證各種復雜高壓場地下測量正確。
儀表內附可充電電池，電池容量大。手提箱結構，適合外場操作使用。

二、技術特性

1、使用環境︰溫度-10℃～40℃；相對濕度︰小于80%
2、規格︰

輸出電壓（V）	測量範圍（MΩ）	精度	測量範圍（MΩ）	精度
2500	1-10000	±5%	10000-200000	±10%
5000	1-20000		20000-200000

3、供電電源︰交直流兩用。直流︰18V 交流︰220V
4、外形尺寸︰300mm×200mm×180mm
5、重　　量︰3.5Kg

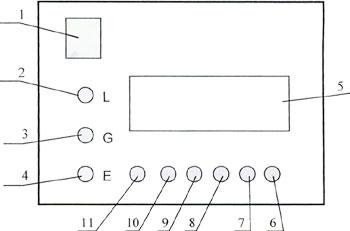

三、結構︰

1、電源插座
2、線路端接線柱“L”
3、屏蔽端接線柱“G”
4、接地端接線柱“E”
5、液晶顯示屏
6、設定按鈕
7、選擇按鈕
8、測量/停止按鈕
9、顯示按鈕
10、模式按鈕
　　11、電源按鈕

四、使用

1、儀表準備
　 新購儀表在第一次使用前應進行充電8小時。
　 插上電源（交流電220V），儀器自動進入充電狀態。
2、儀表使用時應水平放置，遠離磁場。
3、被測物不允許帶電。
4、“L”端接線柱與被測物之間連接導線不能用一般導線，應用本表配套的接線或用耐高壓，高絕緣的導線，以免因導線絕緣不良而影響測量結果。
5、在測量時由于天氣濕度大，或被測設備表面污穢，屏蔽端“G”應接于被測物表面層（護環），以消除因表面漏電而引起的誤差。

四、操作

1、開機
　 按下“電源”鍵，可以接通儀器電源，儀器開始工作。
2、設定測量模式
　 使用“模式”鍵，可以改變儀器當前的測量模式。測量模式有三種，分別是電阻測量，極化指數測量和吸收比測量。在顯示屏的左下角顯示當前的測量模式，分別以“電阻”“極化”和“吸收”表示之。按動“模式”鍵可以輪流選擇三種模式之一。
3、系統配置
　 在進行測量前，必須確認輸出高壓的配置。高壓輸出可以選擇2500V或5000V，按具體測量要求而定。如果需要改變高壓輸出的伏值，可以按動“選擇”鍵，此時在顯示屏的右側顯示信息處會出現選擇指示黑條。若連續按動“選擇”鍵，該指示條會由上而下依次循環滾動。當確認該指示條位于“高壓”信息行時，按動“設定”鍵，即可改變高壓設定。顯示的信息為“2.5kV”和“5.0kV”，分別代表輸出 　 2500V和5000V，注意此時測量端還沒有實際高壓輸出另外兩個配置內容是顯示屏的背光控制和蜂鳴器開關控制。操作方式和高壓設定類似︰用“選擇”鍵讓顯示條移到所需處，再按動“設定”鍵控制背光或蜂鳴器的打開或關閉。在照明不良時可以打開顯示屏的背光以使顯示屏上的顯示內容更清晰；若希望得到一個比較安靜的測量環境時，可以關閉蜂鳴器。若在5秒內沒有按動“選擇”或“設定”鍵，選擇指示會自動消失。“設定”鍵只有在選擇條出現的情況下才有效。
4、測量/停止
　 在完成了線纜連接並設定了測量模式和系統配置後，就可以進行被測物的實際測量。按下“測量/停止”鍵後，高壓發生電路開始工作，會輸出2500V/5000V的電壓加到被測物上。如果此時蜂鳴器打開的話,蜂鳴器應大聲鳴叫，以警示高壓輸出。同時，在顯示屏右側原高壓設定處會顯示實際輸出的高壓伏值。定時器開始計數，整個測量系統開始工作。所選測量模式不同，測極化指數時，測量工作會在十分鐘後自動停止；測吸收比時在一分鐘後自動結束。在測量過程中的任何時候，都可以再次按下“測量/停止”鍵，立即結束當前測量工作。測量結束後，高壓輸出自動關斷，蜂鳴器也停止。
5、顯示
　 按動“顯示”鍵可以顯示最近一次的測量結果。包括電阻值（15秒時和每分鐘的測量值），計算得到的極化指數和吸收比等數據。
6、關機
　 按動“電源”鍵可以關閉系統電源，結束全部測量工作。

六、其它

　　系統具備檢測電池電壓的功能。請注意顯示屏上的電池符號。若該電池符號內部顯示變成空白，表明電池電壓過低。此時應停止測量，插上交流電後對電池充電，同時也是用交流電繼續操作。

七、注意事項

1、儀表在進行絕緣電阻測量時，接線柱二端有直流高壓輸出，應注意安全，以防電擊傷人。
2、儀表在測量過程中嚴禁轉換測量電壓選擇開關。
3、儀表使用前應將電池充足，一般充電後的新電池約可供現場使用2小時。
4、交流電源插座下方小盒內有二根保險絲，其中一根為備用品，規格為0.5A。
5、儀表平時應置于干燥潔淨處。

八、隨表文件及附件

1、儀表　　　　　　　1台
2、220V電源線　　　 1根
3、測試導線　　　　　2根
4、產品使用說明書　　1份
5、產品合格證　　　　1份
6、保修卡　　　　　　1份

九、儀表自用戶購買日起壹年之內，用戶遵守使用規則操作，發現儀表不能正常工作時，本廠負責免費給予修理或更換。
